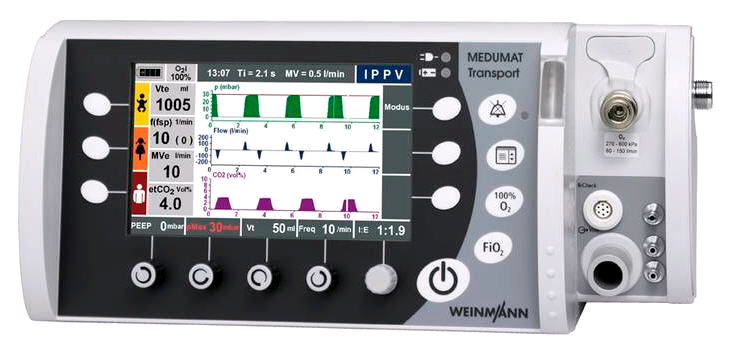

Ventilador Weinmann artificial electrónico de emergencia y transporte
MEDUMAT TRANSPORT
CONTROL
AUTOMATICO DE FUNCIONAMIENTO:
1. MONTAR
EL VENTILADOR CON EL SISTEMA DE TUBOS FLEXIBLES DE PACIENTE
2.
ENCIENDA EL EQUIPO Y EL DIODO DE ALARMA DEBE DE ENCENDER BREVEMENTE
3.SELECCIONE CONTROL DE FUNCIONAMIENTO EN PANTALLA
4.EL CONTROL AUTOMATICO DE FUNCIONAMIENTO COMIENZA ES ENTONCE QUE SE PROLONGA
1 MINUTO, LOS BOTONES DE CONTROL APARECEN ROJAS
5.DURANTE EL CONTROL NO TOQUE EL SISTEMA DE TUBOS FLEXIBLES, NI LA BOLSA DE
PRUBAS POR QUE PUEDEN ALTERAR LOS RESULTADOS DEL CONTROL.
6.ACCIONAR CADA ELEMENTO DE MANDO Y DEBE DE CAMBIAR DE COLOR VERDE.
SI DEETACTA UN ELEMENTO DE MANDO DE COLOR ROJO
(ERROR) INTERUMPA LA AUTOCOMPROBACION PRESIONANDO CON EL BOTON DEL MENU
7.EN EL MEJOR DE LOS CASOS TODOS LOS BOTONES DE CONTROL AUTOMATICO A CAMBIADO
A VERDE, SE GENERA AUTOMATICAMENTE UN RESUMEN; ENTONCES CONFIRME EL RESUMEN CON
OK
VERIFICACION
DE ALARMA POR FALTA DE ENERGIA
8.EN EL VENTILADOR ENCENDIDO, CONMUTE EL MODO DE
RESPIRACION ARTIFICIAL, SAQUE LA BATERIA, DESENCHUFE LA FUENTE DE ALIMENTACION:
Y EL DIODO DE ALARMA DEBE DE ENCENDER INTERMITENTEMENTE Y SUENA UNA ALARMA FUNCIONA CORRECTAMENTE.
9.EL EQUIPO FUNCIONA CON UNA BATERIA DE ION LITIO LIBRE DE MANTENIMIENTO DE
UNA CAPACIDAD DE 6.45 Ah AMPERE HORAS, PERIODO DE CARGA ES DE 4 HORAS, CON
BATERIA COMPLETAMENTE CARGADA SE PUEDE TRABAJAR APROX 3 HORAS, PARA SU RECARGA
12 -15V DC, SI EL VENTILADOR NO SE USA SE REQUIERE REALIZAR CARGA Y DESCARGA DE
LA BATERIA.
INSTRUCCIONES
DE MODO DE SERVICIO:
10.CUANDO SE REQUIERA
INDEPENDIENTEMENTE VERIFICAR LOS VALORES DEL SENSADO DE FLUJO, SENSADO DE
CONCENTRACION DE OXIGENO.SE DEBE DE ACCESAR AL MENU DE SERVICIO.
11.SUMISTRE DE OXIGENO AL EQUIPO
12.PRESIONES LOS 2 BOTONES APENAS
APARESCA 3 BARRAS DE PROCESAMIENTO
13. UNA VEZ INGRESADO AL MENU DE SERVICIO, EN LA PG. 02
MODULO DE TEST SE ENCONTRARA LA OPCION DE FLOW
SENSOR: QUE SE PODRA MODIFICAR AUMENTANDO O DISMINUYENDO LA CORRIENTE DE
ALIMENTACION DE LA VALVULA BAIPAST
O VALVULA INYECTORA.
14.ADEMAS EN LA PAG. 2 EN LA OPCION TEMPERATURA Y HUMIDIFICACION SE PODRA
INGRESAR Y OBSERVACION DE LA CONCENTRCION DE OXIGENO.
2.PARA SALIR DEL MODO DE SERVICIO MANTENER PRESIONADO LA TECLA DE ENCENDIDO
DE STANDBY DE 3 A 5 SEGUNDOS.
CAMBIO
DE FILTRO DE AIRE
15. EL FILTRO DE AIRE DEBE DE SER REEMPLAZADO CADA 12 MESES
16. SE RECOMIENDA NO LIMPIAR LOS ORIFICIOS DEL FILTRO CON AIRE COMPRIMIDO, COLOR
EL FILTRO CON TOP VISIBLE.
APERTURA
DEL EQUIPO:
17. ACCESO AL CPU, TARJETA Y AL
ALOJAMENTO DE LA BATERIA SON MONTAJE SUPERFICIAL Y DE TECNOLOGIA SMD, CON
MICROPROCESADORES DISEÑADOS Y FABR.PARA ESTE PRODUCTO. NO SE RECOMIENDA LA
REPARACION DE SER NECESARIO SE DEBE DE CAMBIAR.
PARA LA
DESINFECCION EXTERNA DEL EQUIPO
18. SE RECOMIENDA USAR AGUA JABONOSA DE PH NEUTRO, NO SE RECOMIENDA USAR NINGUN
DERIVADO DE PETROLEO, COMO BENCINA, THINER,
PARA MANTENIMIENTO DE LOS 02 AÑOS
19.SE DEBE DE REEMLAZAR LOS
FILTROS DE AIRE, LOS MISMOS QUE SE REEMPLASAN CADA 12 MESES, ADEMAS SE DEBE DE
REEMPLAZAR EL FILTRO DE OXIGENO, KID DE MANTENIMIENTO WM-15776
